引言:智慧出行的“心臟”
當我們步入地鐵站,刷卡進站、自動購票、掃碼出站……這一系列流暢的操作背后,是一套精密復雜的軌道交通自動售檢票系統(AFC系統)。而支撐這一系統高效運轉的“心臟”,便是隱藏在自動售票機和檢票機內部的工控主板。本文將深入探討工控主板在軌道交通AFC系統中的關鍵角色及其技術特點。
什么是軌道交通AFC系統?
自動售檢票系統(Automatic Fare Collection System,簡稱AFC系統)是現代軌道交通的核心組成部分,它通過計算機、通信、網絡等技術實現票務運營的自動化管理。AFC系統通常包括中央清算系統、車站計算機系統、終端設備和票卡四個層級,其中自動售票機(TVM)和自動檢票機(AGM)是最直接與乘客交互的終端設備。

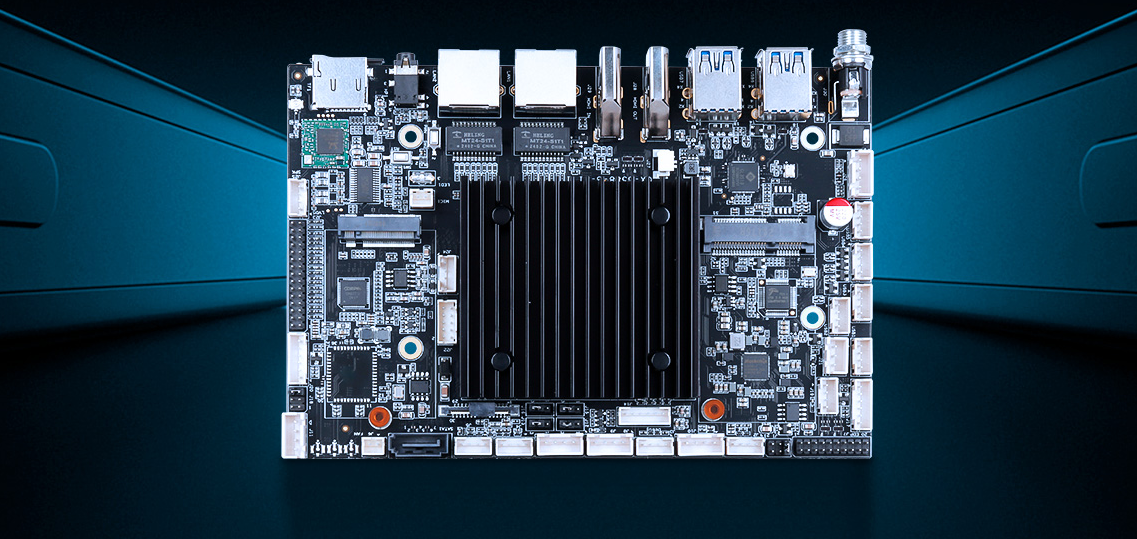

工控主板:AFC終端設備的“大腦”
1. 自動售票機中的工控主板
自動售票機是乘客購票的主要渠道,其內部工控主板承擔著多項關鍵功能:
-
多支付方式處理:現代自動售票機支持現金、銀行卡、移動支付、二維碼等多種支付方式,工控主板需要集成多種支付接口,實現不同支付協議的兼容處理
-
人機交互控制:主板驅動觸摸屏、操作按鈕等輸入設備,同時控制顯示屏、語音提示等輸出設備,提供直觀的用戶體驗
-
票卡處理:控制票卡打印機、票卡分發器等硬件,確保票卡準確制作和發放
-
網絡通信:通過網絡模塊實現與車站計算機系統的實時數據交互,上傳交易數據,接收票價和運營參數更新
-
安全防護:集成加密模塊,保護交易數據和支付信息安全
2. 自動檢票機中的工控主板
自動檢票機是進出站的關鍵控制點,其工控主板的角色同樣至關重要:
-
快速票卡識別:控制讀卡器模塊,快速準確地識別各類票卡(單程票、儲值卡、二維碼等)
-
門控機制管理:精密控制閘機門的開閉,確保安全通行同時防止逃票
-
實時驗證:與車站系統實時通信,驗證票卡有效性、余額和進出站匹配性
-
客流統計:通過傳感器收集客流數據,為運營管理提供決策支持
-
應急處理:在緊急情況下控制閘機常開,確保乘客快速疏散

工控主板在AFC系統中的技術要求
1. 高可靠性與穩定性
軌道交通系統需要24小時不間斷運行,因此AFC設備中的工控主板必須具備:
-
工業級組件:采用耐高溫、防塵、防潮的工業級電子元件
-
長壽命設計:平均無故障時間(MTBF)通常要求達到10萬小時以上
-
冗余設計:關鍵部件如電源、存儲等采用冗余設計,確保系統持續運行
2. 嚴苛環境適應性
地鐵站環境復雜多變,工控主板需適應:
-
寬溫工作:支持-20℃至70℃的工作溫度范圍
-
抗震動沖擊:適應設備運行和乘客使用時的振動環境
-
防塵防潮:符合IP防護等級要求,防止灰塵和濕氣侵蝕
3. 豐富的接口擴展性
AFC設備集成了多種外圍設備,工控主板需要提供豐富的接口:
-
多串口設計:連接讀卡器、打印機、傳感器等串行設備
-
多種網絡接口:支持以太網、CAN總線、RS485等工業通信協議
-
擴展槽支持:提供PCI、PCIe等擴展槽,便于功能擴展和升級
4. 強大的計算與處理能力
現代AFC系統功能日益復雜,對主板性能提出更高要求:
-
多核處理器:支持同時處理支付、通信、用戶交互等多任務
-
充足內存:確保系統流暢運行,支持大數據緩存
-
高效存儲方案:采用固態存儲,提高數據讀寫速度和可靠性
5. 安全與合規性
金融交易和數據安全是AFC系統的生命線:
-
加密模塊集成:硬件級加密支持,保護交易數據安全
-
合規認證:符合金融支付行業相關安全標準
-
安全啟動機制:防止未經授權的軟件修改和惡意攻擊
技術發展趨勢與創新
1. 人工智能集成
新一代工控主板開始集成AI處理單元,支持:
-
人臉識別支付
-
異常行為檢測
-
智能客流分析
2. 物聯網融合
-
支持5G通信,實現設備遠程監控和維護
-
邊緣計算能力,減少云端依賴,提高響應速度
3. 模塊化設計
-
采用COM Express等模塊化架構,便于功能升級和維護
-
減少設備生命周期內的更換成本
4. 綠色節能
-
低功耗處理器和電源管理技術
-
智能休眠與喚醒機制,降低能耗
實際應用案例
以上海地鐵AFC系統升級為例,新型自動售票機采用基于Intel Elkhart Lake平臺的工控主板,實現了:
-
多種支付方式(交通卡、掃碼支付、數字人民幣)的快速處理
-
響應時間從2秒縮短至0.5秒以內
-
日均處理交易能力提升至1.5萬筆
-
系統穩定性達到99.99%
選擇與維護建議
對于軌道交通運營商,選擇適合的工控主板應考慮:
-
供應商資質:選擇在軌道交通領域有成功案例的供應商
-
技術兼容性:確保與現有系統和未來升級計劃兼容
-
服務支持:供應商應提供及時的技術支持和備件供應
-
生命周期管理:考慮產品的長期供應和技術支持承諾
維護方面建議:
-
建立定期檢測和維護計劃
-
監測設備運行狀態,預防性更換老化部件
-
保留關鍵備件,縮短故障修復時間
結語:未來展望
隨著智慧城市和智能交通的發展,軌道交通AFC系統將更加智能化、集成化和人性化。作為系統核心的工控主板,將繼續向更高性能、更低功耗、更強安全性和更靈活擴展的方向發展。未來,我們可能會看到:
-
完全無感支付的普及
-
與城市服務系統的深度整合
-
基于大數據分析的個性化出行服務
-
更完善的應急響應和安全管理
工控主板作為這些創新功能的物理承載者,必將在軌道交通智能化進程中發揮更加關鍵的作用,為乘客創造更加便捷、安全、高效的出行體驗,為城市交通管理提供更加智能、可靠的技術支撐。
